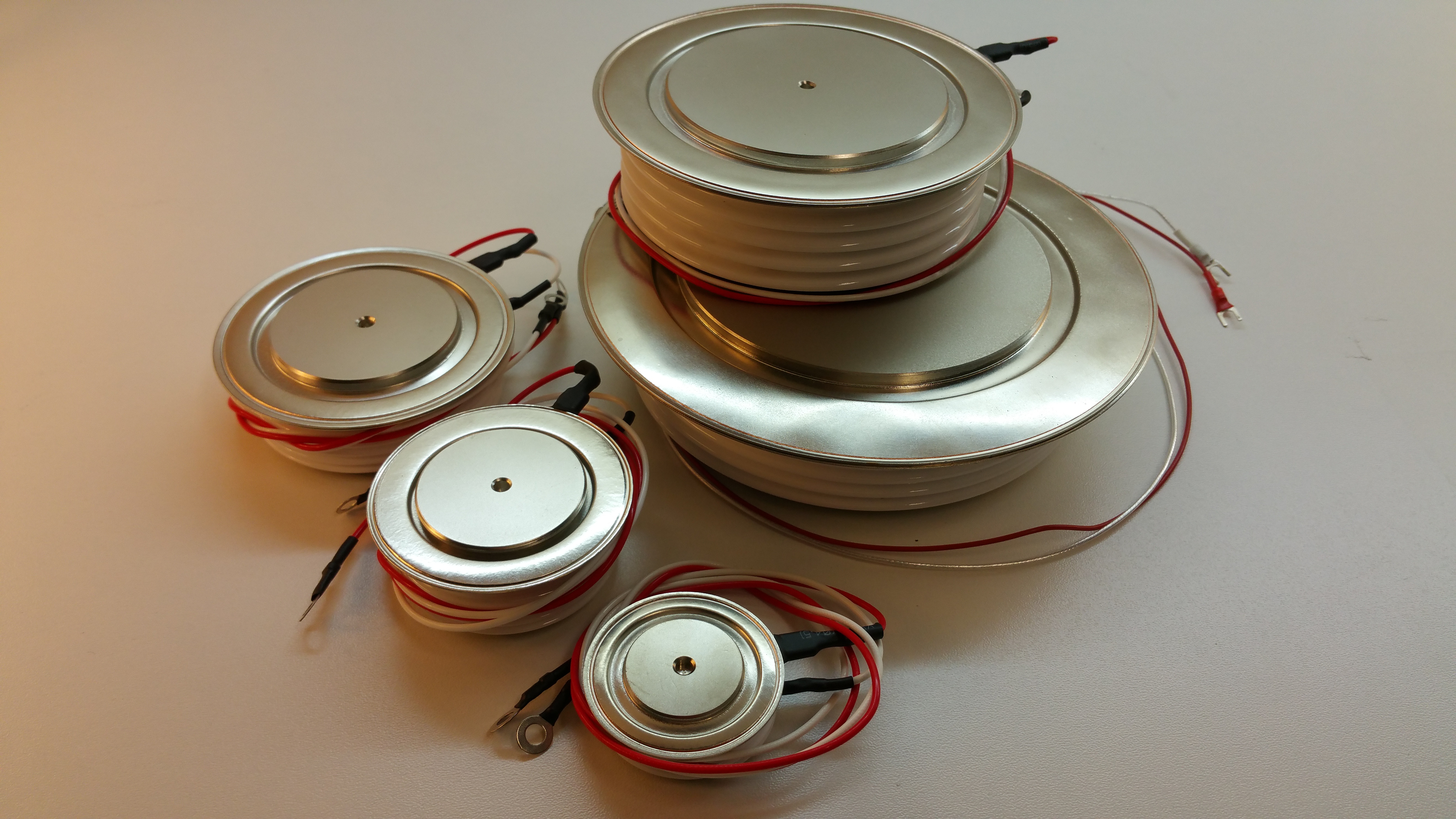

Thyristors Rapides « PRESS PACK »
Thyristors Rapides « PRESS PACK »
| TailleEpaisseur serrée / diametre hors tout mm | Présentation Mécanique | Tension Max.VDRM/VRRM Max. | Gamme Courant / a T°C boitierIFAV/ITAV | Tq | Code Thematronic | Statut Stock |
|---|---|---|---|---|---|---|
| 14 x 41 1c |  |
2000 V | 700 A, 85°C | 25 µs | TDR 1441 …. 700 25 | Gestion sur stock |
| 14 x 41 2c |  |
2400 V | 240 A, 85°C | 20 µs | TDR 1441 …. 240 20 | Gestion sur stock |
| 2400 V | 560 A, 85°C | 10 µs | TDR 1441 …. 560 10 | Gestion sur stock | ||
| 2000 V | 900 A, 85°C | 10 µs | TDR 1441 …. 900 10 | Gestion sur stock | ||
| 26 x 57 |  |
2200 V | 450 A, 85°C | 30 µs | TDR 2657 …. 450 30 | Gestion sur stock |
| 2200 V | 500 A, 85°C | 20 µs | TDR 2657 …. 500 20 | Gestion sur stock | ||
|
2200 V | 650 A, 85°C | 25 µs | TDR 2657 …. 650 25 | Gestion sur stock | |
| 2200 V | 700 A, 85°C | 50 µs | TDR 2657 …. 700 50 | Gestion sur stock | ||
|
2000 V | 725 A, 85°C | 40 µs | TDR 2657 …. 725 40 | Gestion sur stock | |
| 2400 V | 750 A, 85°C | 10 µs | TDR 2657 …. 750 10 | Gestion sur stock | ||
|
2000 V | 750 A, 85°C | 50 µs | TDR 2657 …. 750 50 | Gestion sur stock | |
| 2400 V | 750 A, 85°C | 60 µs | TDR 2657 …. 750 60 | Gestion sur stock | ||
|
2000 V | 780 A, 85°C | 10 µs | TDR 2657 …. 780 10 | Gestion sur stock | |
| 2400 V | 800 A, 85°C | 10 µs | TDR 2657 …. 800 10 | Gestion sur stock | ||
|
2000 V | 800 A, 85°C | 20 µs | TDR 2657 …. 800 20 | Gestion sur stock | |
| 2400 V | 900 A, 85°C | 10 µs | TDR 2657 …. 900 10 | Gestion sur stock | ||
|
2000 V | 900 A, 85°C | 25 µs | TDR 2657 …. 900 25 | Gestion sur stock | |
| 2400 V | 900 A, 85°C | 50 µs | TDR 2657 …. 900 50 | Gestion sur stock | ||
| 26 x 75 |  |
3000 V | 750 A, 85°C | 10 µs | TDR 2675 …. 750 10 | Gestion sur stock |
| 3000 V | 800 A, 85°C | 50 µs | TDR 2675 …. 800 50 | Gestion sur stock | ||
|
3000 V | 800 A, 85°C | 40 µs | TDR 2675 …. 800 40 | Gestion sur stock | |
| 3000 V | 900 A, 85°C | 50 µs | TDR 2675 …. 900 50 | Gestion sur stock | ||
|
3000 V | 900 A, 85°C | 40 µs | TDR 2675 …. 900 40 | Gestion sur stock | |
| 3000 V | 950 A, 85°C | 40 µs | TDR 2675 …. 950 40 | Gestion sur stock | ||
|
3000 V | 1000 A, 85°C | 50 µs | TDR 2675 …. 1000 50 | Gestion sur stock | |
| 3000 V | 1000 A, 85°C | 40 µs | TDR 2675 …. 1000 40 | Gestion sur stock | ||
|
2500 V | 1100 A, 85°C | 50 µs | TDR 2675 …. 1100 50 | Gestion sur stock | |
| 2500 V | 1100 A, 85°C | 25 µs | TDR 2675 …. 1100 25 | Gestion sur stock | ||
|
2500 V | 1100 A, 85°C | 15 µs | TDR 2675 …. 1100 15 | Gestion sur stock | |
| 2500 V | 1200 A, 85°C | 65 µs | TDR 2675 …. 1200 65 | Gestion sur stock | ||
|
2500 V | 1200 A, 85°C | 50 µs | TDR 2675 …. 1200 50 | Gestion sur stock | |
| 2500 V | 1200 A, 85°C | 45 µs | TDR 2675 …. 1200 45 | Gestion sur stock | ||
|
2500 V | 1200 A, 85°C | 40 µs | TDR 2675 …. 1200 40 | Gestion sur stock | |
| 2500 V | 1200 A, 85°C | 30 µs | TDR 2675 …. 1200 30 | Gestion sur stock | ||
|
2500 V | 1200 A, 85°C | 25 µs | TDR 2675 …. 1200 25 | Gestion sur stock | |
| 2500 V | 1250 A, 85°C | 10 µs | TDR 2675 …. 1250 10 | Gestion sur stock | ||
|
2500 V | 1300 A, 85°C | 25 µs | TDR 2675 …. 1300 25 | Gestion sur stock | |
| 2500 V | 1400 A, 85°C | 25 µs | TDR 2675 …. 1400 25 | Gestion sur stock | ||
|
2500 V | 1400 A, 85°C | 100 µs | TDR 2675 …. 1400 100 | Gestion sur stock | |
| 2500 V | 1500 A, 85°C | 25 µs | TDR 2675 …. 1500 25 | Gestion sur stock | ||
| 26 x 110 |  |
2500 V | 3000 A, 85°C | 100 µs | TDR 26110 …. 3000 100 | Gestion sur stock |
| 36 x 110 |  |
2800 V | 2000 A, 85°C | 100 µs | TDR 36110 …. 2000 100 | Gestion sur stock |
| 2800 V | 2100 A, 85°C | 100 µs | TDR 36110 …. 2100 100 | Gestion sur stock | ||
|
2800 V | 2100 A, 85°C | 50 µs | TDR 36110 …. 2100 50 | Gestion sur stock | |
| 2800 V | 2140 A, 85°C | 30 µs | TDR 36110 …. 2140 30 | Gestion sur stock | ||
|
2800 V | 2200 A, 85°C | 100 µs | TDR 36110 …. 2200 100 | Gestion sur stock | |
| 2800 V | 2500 A, 85°C | 100 µs | TDR 36110 …. 2500 100 | Gestion sur stock | ||
|
2800 V | 2500 A, 85°C | 60 µs | TDR 36110 …. 2500 60 | Gestion sur stock | |
| 2800 V | 2500 A, 85°C | 50 µs | TDR 36110 …. 2500 50 | Gestion sur stock | ||
| 2000 V | 2800 A, 85°C | 50 µs | TDR 36110 …. 2800 50 | Gestion sur stock |
(….) réf. à compléter avec valeur tension
