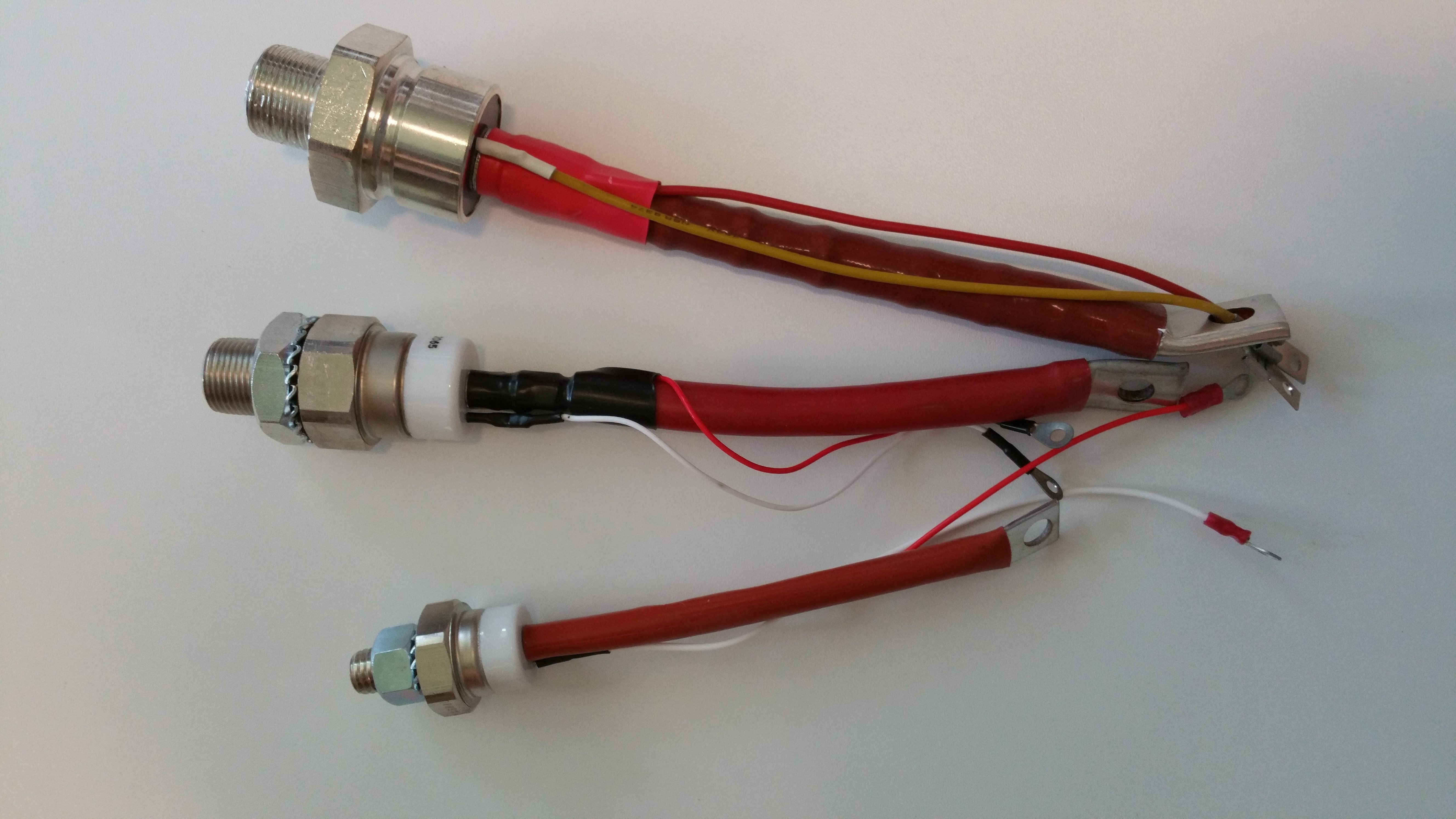

Thyristors de Redressement « BOITIER VISSÉ »
Thyristors de Redressement de puissance 'boitier vissé'
| Raccordement | Filetage | Présentation Mécanique | Tension Max.VDRM/VRRM Max. | Gamme Courant / a T°C boitierIFAV/ITAV | Code Thematronic | Statut Stock |
|---|---|---|---|---|---|---|
| Cosse rigide | M6 |  |
2500 V | 24 A, 85°C | TVN M6 …. 24 | Gestion sur stock |
| M6 | 2500 V | 40 A, 85°C | TVN M6 …. 40 | Gestion sur stock | ||
| Cosse rigide | M8 | |
2500 V | 25 A, 85°C | TVN M8 …. 25 | Gestion sur stock |
| M8 | 2500 V | 40 A, 85°C | TVN M8 …. 40 | Gestion sur stock | ||
|
Cosse rigide filetage « UNF » |
1/4 » |  |
2500 V | 22 A, 85°C | TVN 1/4 …. 22 | Gestion sur stock |
| 1/4″ | 2500 V | 30 A, 85°C | TVN 1/4 …. 30 | Gestion sur stock | ||
| 1/4″ | 2500 V | 60 A, 85°C | TVN 1/4 …. 60 | Gestion sur stock | ||
|
Tresse souple filetage « UNF » |
1/2″ |  |
2500 V | 80 A, 85°C | TVN 1/2 …. 80 | Gestion sur stock |
| 1/2″ | 2500 V | 100 A, 85°C | TVN 1/2 …. 100 | Gestion sur stock | ||
| 1/2″ | |
2200 V | 110 A, 85°C | TVN 1/2 …. 110 | Gestion sur stock | |
| 1/2″ | 2000 V | 175 A, 85°C | TVN 1/2 …. 175 | Gestion sur stock | ||
| Tresse souple | M12 | |
2500 V | 70 A, 85°C | TVN M12 …. 70 | Gestion sur stock |
| M12 | 2500 V | 80 A, 85°C | TVN M12 …. 80 | Gestion sur stock | ||
| M12 | 2500 V | 90 A, 85°C | TVN M12 …. 90 | Gestion sur stock | ||
| M12 | 2500 V | 100 A, 85°C | TVN M12 …. 100 | Gestion sur stock | ||
| M12 | |
2200 V | 110 A, 85°C | TVN M12 …. 110 | Gestion sur stock | |
|
Tresse souple filetage « UNF » |
3/4″ |  |
2600 V | 175 A, 85°C | TVN 3/4 …. 175 | Gestion sur stock |
| 3/4″ | 2600 V | 200 A, 85°C | TVN 3/4 …. 200 | Gestion sur stock | ||
| 3/4″ | 2600 V | 230 A, 85°C | TVN 3/4 …. 230 | Gestion sur stock | ||
| 3/4″ |  |
2400 V | 280 A, 85°C | TVN 3/4 …. 280 | Gestion sur stock | |
| 3/4″ | 2200 V | 300 A, 85°C | TVN 3/4 …. 300 | Gestion sur stock | ||
| 3/4″ | 2200 V | 350 A, 85°C | TVN 3/4 …. 350 | Gestion sur stock | ||
| Tresse souple | M16 |  |
2600 V | 120 A, 85°C | TVN M16 …. 120 | Gestion sur stock |
| M16 | 2600 V | 160 A, 85°C | TVN M16 …. 160 | Gestion sur stock | ||
| Tresse souple | M20 | |
2400 V | 250 A, 85°C | TVN M20 …. 250 | Gestion sur stock |
| Tresse souple | M24 | |
2200 V | 300 A, 85°C | TVN M24 …. 300 | Gestion sur stock |
| M24 | 2200 V | 350 A, 85°C | TVN M24 …. 350 | Gestion sur stock |
(….) réf. à compléter avec valeur tension
