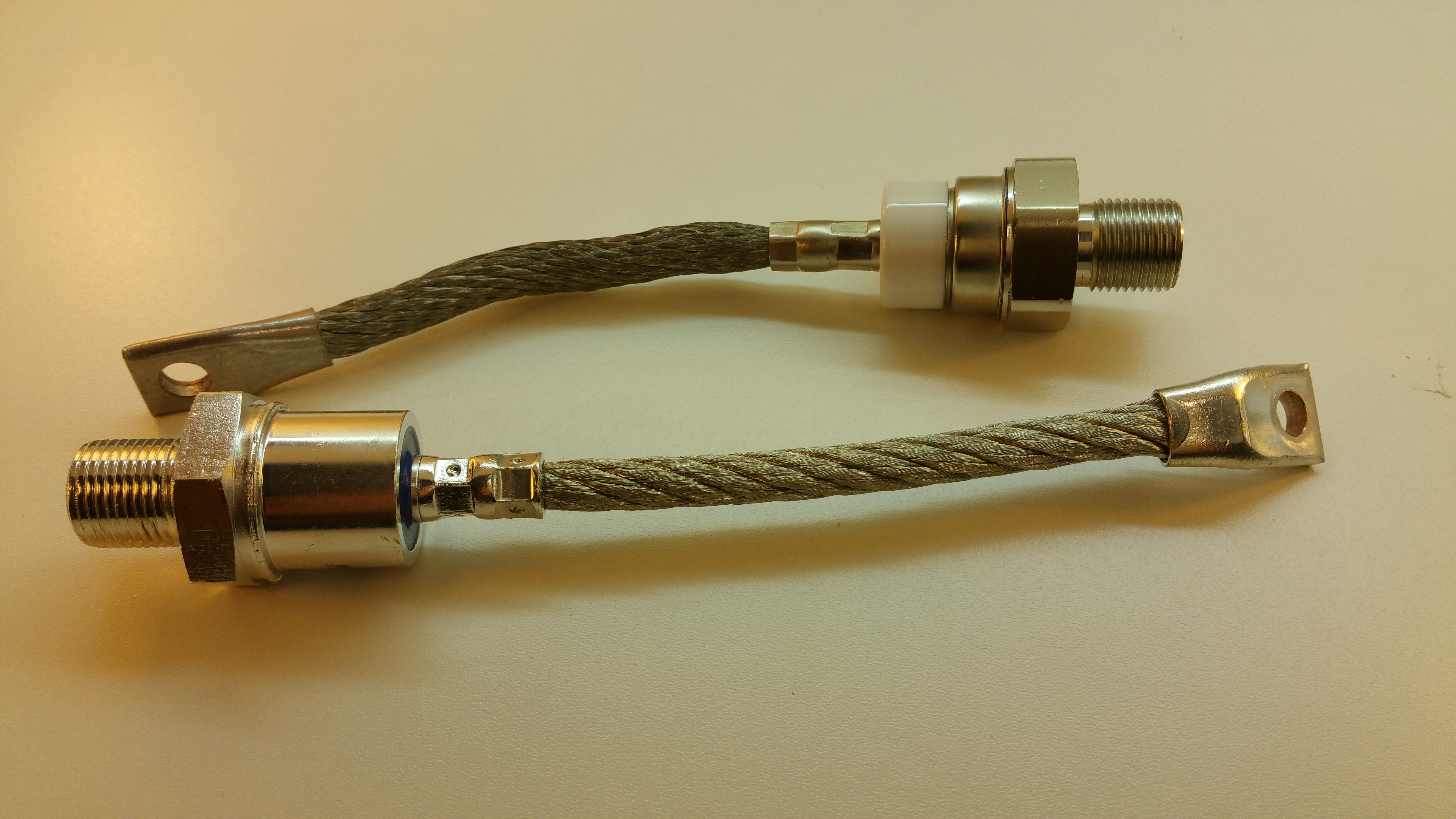

Diodes Rapides « BOITIER VISSÉ » conduction directe et conduction inverse
Diodes Rapides « BOITIER VISSÉ » conduction directe et conduction inverse
| Raccordement | Filetage | Présentation Mécanique | Tension Max.VDRM/VRRM Max. | Gamme Courant / T°C boitierIFAV/ITAV | Trr | Code Thematronic | Statut Stock |
|---|---|---|---|---|---|---|---|
| Cosse rigide | M6 |  |
2000 V | 70 A, 85°C | 1 µs | DVR(I) M6 …. 70 1 | Gestion sur stock |
| Cosse rigide filetage « UNF » |
10/32″ | |
2000 V | 12 A, 85°C | 0,5 µs | DVR(I) 10/32 …. 12 0,5 | Gestion sur stock |
| 10/32″ | 2000 V | 16 A, 85°C | 0,8 µs | DVR(I) 10/32 …. 16 0,8 | Gestion sur stock | ||
| Cosse rigide filetage « UNF » |
1/4″ |  |
2200 V | 30 A, 85°C | 0,5 µs | DVR(I) 1/4 …. 30 0,5 | Gestion sur stock |
| 1/4″ | 2200 V | 70 A, 85°C | 1,5 µs | DVR(I) 1/4 …. 70 1,5 | Gestion sur stock | ||
| 1/4″ | 2200 V | 70 A, 85°C | 0,5 µs | DVR(I) 1/4 …. 70 0,5 | Gestion sur stock | ||
| 1/4″ | |
2000 V | 80 A, 85°C | 0,5 µs | DVR(I) 1/4 …. 80 0,5 | Gestion sur stock | |
| 1/4″ | 2000 V | 85 A, 85°C | 0,5 µs | DVR(I) 1/4 …. 85 0,5 | Gestion sur stock | ||
| Tresse souple filetage « UNF » |
1/2″ |  |
2200 V | 110 A, 85°C | 2 µs | DVR(I) 1/2 …. 110 2 | Gestion sur stock |
| Tresse souple | M12 |  |
2200 V | 110 A, 85°C | 2 µs | DVR(I) M12 …. 110 2 | Gestion sur stock |
| M12 | 2200 V | 160 A, 85°C | 2 µs | DVR(I) M12 …. 160 2 | Gestion sur stock | ||
| M12 | |
2200 V | 170 A, 85°C | 2 µs | DVR(I) M12 …. 170 2 | Gestion sur stock | |
| M12 | 1800 V | 200 A, 85°C | 2 µs | DVR(I) M12 …. 200 2 | Gestion sur stock | ||
| Tresse souple filetage « UNF » |
3/8″ | |
2000 V | 110 A, 85°C | 2,5 µs | DVR(I) 3/8 …. 110 2,5 | Gestion sur stock |
| 3/8″ | 2000 V | 110 A, 85°C | 2 µs | DVR(I) 3/8 …. 110 2 | Gestion sur stock | ||
| 3/8″ | 1800 V | 150 A, 85°C | 3 µs | DVR(I) 3/8 …. 150 3 | Gestion sur stock | ||
| Tresse souple filetage « UNF » |
3/4″ |  |
2400 V | 280 A, 85°C | 2,5 µs | DVR(I) 3/4 …. 280 2,5 | Gestion sur stock |
| 3/4″ | 2800 V | 300 A, 85°C | 2,5 µs | DVR(I) 3/4 …. 300 2,5 | Gestion sur stock | ||
| 3/4″ | |
2200 V | 360 A, 85°C | 2,5 µs | DVR(I) 3/4 …. 360 2,5 | Gestion sur stock | |
| 3/4″ | 1800 V | 420 A, 85°C | 2,5 µs | DVR(I) 3/4 …. 420 2,5 | Gestion sur stock |
(….) réf. à compléter avec valeur tension
