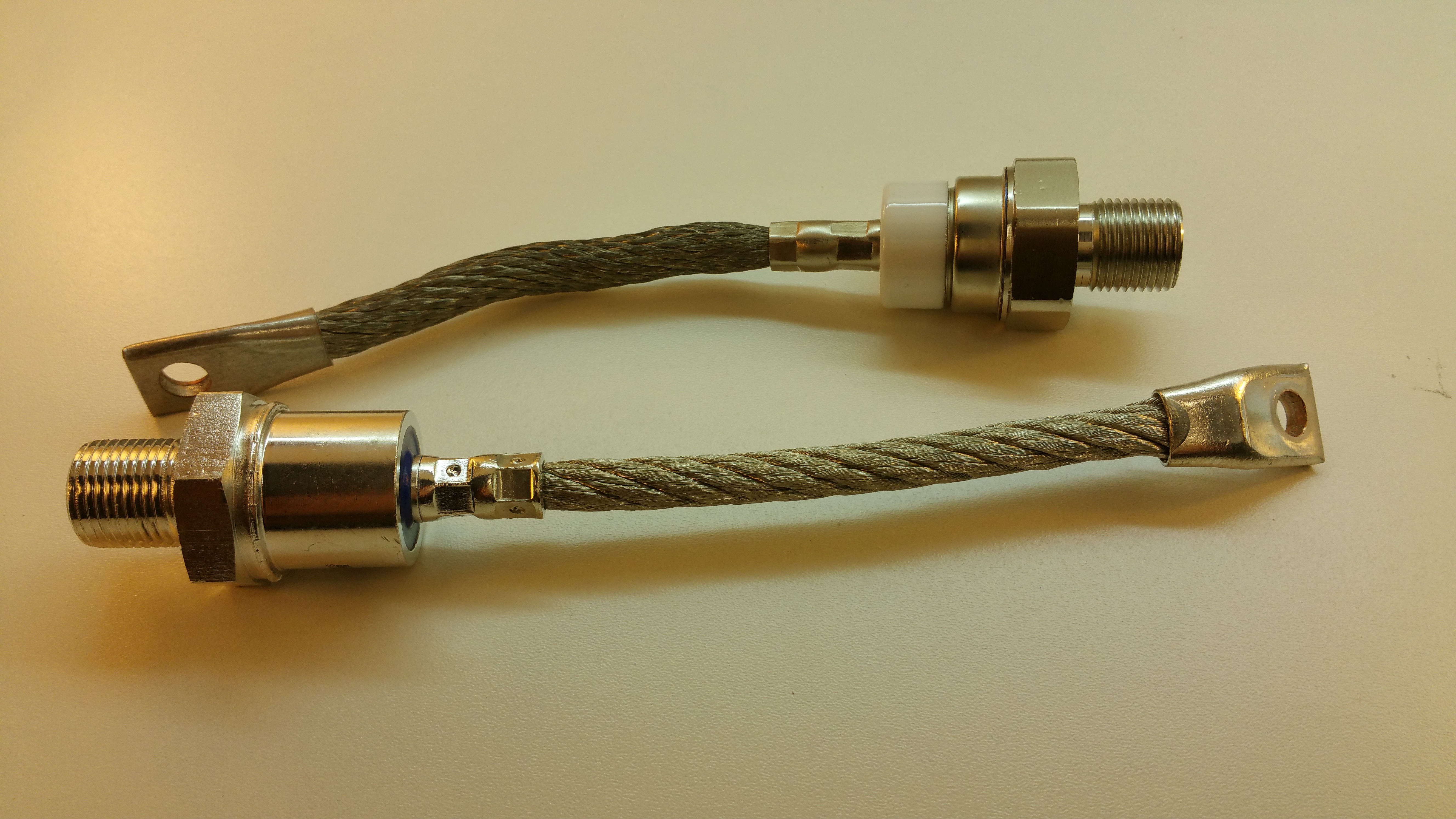

Diodes de Redressement « BOITIER VISSÉ » conduction directe et conduction inverse
Diodes de Redressement « BOITIER VISSÉ » conduction directe et conduction inverse
| Raccordement | Filetage | Présentation Mécanique | Tension Max.VDRM/VRRM Max. | Gamme Courant / a T°C boitierIFAV/ITAV | Code Thematronic | Statut Stock |
|---|---|---|---|---|---|---|
| Cosse rigide | M6 |  |
1500 V | 20 A, 85°C | DVN(I) M6 …. 20 | Gestion sur stock |
| M6 | 1500 V | 24 A, 85°C | DVN(I) M6 …. 24 | Gestion sur stock | ||
| M6 | 1500 V | 25 A, 85°C | DVN(I) M6 …. 25 | Gestion sur stock | ||
| M6 | |
1400 V | 30 A, 85°C | DVN(I) M6 …. 30 | Gestion sur stock | |
| M6 | 1400 V | 40 A, 85°C | DVN(I) M6 …. 40 | Gestion sur stock | ||
| Tresse souple | M6 |  |
1500 V | 20 A, 85°C | DVN(I) M6 …. 20 FLEX | Gestion sur stock |
| M6 | 1500 V | 24 A, 85°C | DVN(I) M6 …. 24 FLEX | Gestion sur stock | ||
| M6 | 1500 V | 25 A, 85°C | DVN(I) M6 …. 25 FLEX | Gestion sur stock | ||
| M6 | |
1400 V | 30 A, 85°C | DVN(I) M6 …. 30 FLEX | Gestion sur stock | |
| M6 | 1400 V | 40 A, 85°C | DVN(I) M6 …. 40 FLEX | Gestion sur stock | ||
| Cosse rigide | M8 |  |
1800 V | 70 A, 85°C | DVN(I) M8 …. 70 | Gestion sur stock |
| M8 | 1800 V | 90 A, 85°C | DVN(I) M8 …. 90 | Gestion sur stock | ||
| Tresse souple | M8 | |
1800 V | 70 A, 85°C | DVN(I) M8 …. 70 FLEX | Gestion sur stock |
| M8 | 1800 V | 90 A, 85°C | DVN(I) M8 …. 90 FLEX | Gestion sur stock | ||
| Cosse rigide filetage « UNF » |
10/32″ |  |
1500 V | 20 A, 85°C | DVN(I) 10/32 …. 20 | Gestion sur stock |
| Tresse souple filetage « UNF » |
10/32″ |  |
1500 V | 20 A, 85°C | DVN(I) 10/32 …. 20 FLEX | Gestion sur stock |
| Cosse rigide filetage « UNF » |
1/4″ |  |
1800 V | 20 A, 85°C | DVN(I) 1/4 …. 20 | Gestion sur stock |
| 1/4″ | 1800 V | 25 A, 85°C | DVN(I) 1/4 …. 25 | Gestion sur stock | ||
| 1/4″ | 1800 V | 40 A, 85°C | DVN(I) 1/4 …. 40 | Gestion sur stock | ||
| 1/4″ | |
1600 V | 70 A, 85°C | DVN(I) 1/4 …. 70 | Gestion sur stock | |
| 1/4″ | 1600 V | 85 A, 85°C | DVN(I) 1/4 …. 85 | Gestion sur stock | ||
| Tresse souple filetage « UNF » |
1/2″ |  |
2000 V | 150 A, 85°C | DVN(I) 1/2 …. 150 | Gestion sur stock |
| Tresse souple | M12 |  |
2000 V | 100 A, 85°C | DVN(I) M12 …. 100 | Gestion sur stock |
| M12 | 2000 V | 110 A, 85°C | DVN(I) M12 …. 110 | Gestion sur stock | ||
| M12 | |
2000 V | 130 A, 85°C | DVN(I) M12 …. 130 | Gestion sur stock | |
| M12 | 2000 V | 145 A, 85°C | DVN(I) M12 …. 145 | Gestion sur stock | ||
| M12 | |
2000 V | 150 A, 85°C | DVN(I) M12 …. 150 | Gestion sur stock | |
| M12 | 2000 V | 180 A, 85°C | DVN(I) M12 …. 180 | Gestion sur stock | ||
| M12 | 2000 V | 200 A, 85°C | DVN(I) M12 …. 200 | Gestion sur stock | ||
| Tresse souple filetage « UNF » |
3/4″ |  |
2000 V | 150 A, 85°C | DVN(I) 3/4 …. 150 | Gestion sur stock |
| 3/4″ | 2000 V | 240 A, 85°C | DVN(I) 3/4 …. 240 | Gestion sur stock | ||
| 3/4″ | 2000 V | 250 A, 85°C | DVN(I) 3/4 …. 250 | Gestion sur stock | ||
| 3/4″ | |
2000 V | 300 A, 85°C | DVN(I) 3/4 …. 300 | Gestion sur stock | |
| 3/4″ | 2000 V | 320 A, 85°C | DVN(I) 3/4 …. 320 | Gestion sur stock | ||
| 3/4″ | 2000 V | 330 A, 85°C | DVN(I) 3/4 …. 330 | Gestion sur stock | ||
| 3/4″ | |
2000 V | 370 A, 85°C | DVN(I) 3/4 …. 370 | Gestion sur stock | |
| 3/4″ | 2000 V | 380 A, 85°C | DVN(I) 3/4 …. 380 | Gestion sur stock | ||
| 3/4″ | |
1600 V | 400 A, 85°C | DVN(I) 3/4 …. 400 | Gestion sur stock | |
| 3/4″ | 1600 V | 500 A, 85°C | DVN(I) 3/4 …. 500 | Gestion sur stock | ||
| 3/4″ | 1600 V | 600 A, 85°C | DVN(I) 3/4 …. 600 | Gestion sur stock | ||
| 3/4″ | |
1500 V | 850 A, 85°C | DVN(I) 3/4 …. 850 | Gestion sur stock | |
| Tresse souple | M16 |  |
2000 V | 240 A, 85°C | DVN(I) M16 …. 240 | Gestion sur stock |
| M16 | 2000 V | 300 A, 85°C | DVN(I) M16 …. 300 | Gestion sur stock | ||
| M16 | 2000 V | 320 A, 85°C | DVN(I) M16 …. 320 | Gestion sur stock | ||
| Tresse souple | M18 |  |
2000 V | 240 A, 85°C | DVN(I) M18 …. 240 | Gestion sur stock |
| M18 | 2000 V | 250 A, 85°C | DVN(I) M18 …. 250 | Gestion sur stock | ||
| M18 | 2000 V | 320 A, 85°C | DVN(I) M18 ….320 | Gestion sur stock | ||
| Tresse souple | M24 | |
1800 V | 320 A, 85°C | DVN(I) M24 …. 320 | Gestion sur stock |
(….) réf. à compléter avec valeur tension
